Le système de lubrification automatique de la chaîne est un système utilisé pour protéger et entretenir les chaînes des équipements mécaniques. Les systèmes de lubrification de la chaîne industrielle fonctionnent principalement en fournissant la bonne quantité de lubrifiant pour réduire le frottement et l'usure de la chaîne, et pour maintenir la flexibilité de la chaîne et l'efficacité opérationnelle. Les systèmes de lubrification à chaîne centrale comprennent généralement un réservoir, des lignes et des brosses. Ces composants fonctionnent ensemble pour garantir que la surface de la chaîne est toujours correctement lubrifiée, prolongeant la durée de vie de la chaîne et du système d'entraînement, réduisant les coûts de maintenance et améliorant la fiabilité et l'efficacité de l'équipement.
Structure compacte et expansion facile
Pas besoin d'un distributeur
Les tuyaux sont clairs et exempts de résidus
Rapport de coût haute performance
Débit stable
Les systèmes de lubrification automatique de la chaîne réduisent le frottement et l'usure de la chaîne en fournissant automatiquement la bonne quantité de lubrifiant, en maintenant la flexibilité de la chaîne et l'efficacité opérationnelle. Les principales caractéristiques comprennent une automatisation pratique, une fréquence et des coûts de maintenance réduits, une durée de vie prolongée de la chaîne, une fiabilité améliorée de l'équipement, une efficacité opérationnelle et une sécurité assurées, et l'applicabilité à diverses chaînes d'équipements industriels avec CisolubeSystème centralisé de lubrification de graisse.

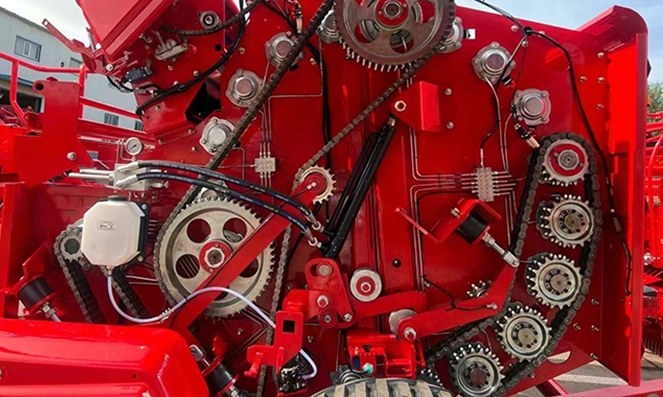

Les systèmes de lubrification à chaîne sont essentiels pour l'équipement utilisant des entraînements à chaîne, y compris les moissonneuses, les presses à balles et les tondeuses. Une lubrification efficace joue un rôle crucial pour minimiser les chocs, réduire les frottements et prolonger la durée de vie de la chaîne. Les plus couramment utilisés sont les pompes de lubrification à chaîne PMV et les pompes de lubrification à chaîne PMN.
La pompe de lubrification à chaîne PMV offre plusieurs caractéristiques remarquables. Sa structure compacte et son extensibilité facile le rendent polyvalent pour diverses applications. Contrairement aux systèmes traditionnels, il élimine le besoin d'un distributeur, simplifiant l'installation et la maintenance. Les tuyaux lisses empêchent l'accumulation de résidus, assurant une lubrification ininterrompue. De plus, sa capacité de sortie multiligne permet une lubrification efficace sur plusieurs points, améliorant les performances de l'équipement. Avec un déplacement réglable, les utilisateurs peuvent affiner le volume de lubrification selon les exigences, optimisant davantage la maintenance de la chaîne.
D'autre part, la pompe de lubrification à chaîne PMN possède une structure de piston robuste et un corps de pompe solide, éliminant ainsi le besoin d'un moteur et d'un contrôleur. Cette conception simplifie le fonctionnement du système et réduit la complexité de la maintenance. Équipé de clapets anti-retour d'entrée et de sortie, il assure une livraison précise du lubrifiant et empêche le reflux, améliorant la fiabilité du système. LePompes lubrifiantesLe rapport de coût haute performance en fait un choix rentable pour diverses applications industrielles. Semblable à la pompe PMV, il offre également un déplacement réglable, permettant aux utilisateurs de personnaliser les niveaux de lubrification en fonction de besoins opérationnels spécifiques.
Les pompes de lubrification à chaîne PMV et PMN fournissent des solutions de lubrification efficaces et fiables pour les équipements à chaîne. Leurs fonctionnalités répondent à différentes exigences, offrant flexibilité et rentabilité en matière de maintenance. Que ce soit dans les machines agricoles ou les équipements industriels, ces pompes contribuent de manière significative à prolonger la durée de vie de la chaîne, à réduire les temps d'arrêt et à optimiser les performances des équipements.
| Caractéristique | Systèmes de lubrification progressif | Systèmes de lubrification à une seule ligne | Systèmes de lubrification à double ligne | Systèmes de lubrification de la chaîne |
| Définition | Le système de lubrification progressive est un système de lubrification efficace utilisé pour les équipements mécaniques, fournissant progressivement du lubrifiant aux différentes parties de l'équipement pour s'assurer que chaque pièce reçoit une quantité adéquate de lubrification. |
La pompe de lubrification fournit automatiquement du lubrifiant au distributeur de lubrifiant via une seule ligne d'alimentation. Chaque distributeur ne sert qu'un seul point de lubrification et peut être ajusté pour fournir la dose exacte de graisse ou d'huile requise. |
Les systèmes à deux lignes peuvent être utilisés sur de grands systèmes avec des points de lubrification dispersés qui nécessitent des quantités de lubrification variables. Ces systèmes utilisent deux lignes principales qui sont alimentées en alternance avec le lubrifiant d'une pompe à haute pression. |
Le système de lubrification de la chaîne est un système utilisé pour protéger et entretenir les chaînes des équipements mécaniques. Il fonctionne principalement en fournissant la bonne quantité de lubrifiant pour réduire le frottement et l'usure de la chaîne, et pour maintenir la flexibilité de la chaîne et l'efficacité opérationnelle. Un système de lubrification de chaîne comprend généralement un réservoir, des lignes et des brosses. Ces composants fonctionnent ensemble pour garantir que la surface de la chaîne est toujours correctement lubrifiée, prolongeant la durée de vie de la chaîne et du système d'entraînement, réduisant les coûts de maintenance et améliorant la fiabilité et l'efficacité de l'équipement. |
| Composants de base | A-GTPompe à lubrifiant automatique B -GMPompe de lubrification automatique Pompe de lubrification C-GP203 Pompe de lubrification D-GP205 Pompe de lubrification E-GT-X Pompe de lubrification F-GT-HEAVY Pompe de lubrification G-GP212 Eléments de soupape de décharge de sortie Ligne principale Filtre Interrupteur de pression Distributeur progressif (1 génération) Distributeur progressif (génération 2) Distributeur progressif (génération 2) Distributeur progressif (génération 3) Contrôle de fonction Surveillance des défauts Tuyaux et tuyaux Ligne jusqu'au point de lubrification Contrôleur |
A-C-flowPompe de lubrification Pompe de lubrification mono-ligne D-GTS E - GMSPompe de lubrification électrique F - GT-MAXPompe à graisse lubrifiant Ensemble d'électrovanne de retour Manomètre Pipelines Filtre Tee-pleces branchés Pinces à tuyaux Quatre pleces branchées Distributeur volumétrique Vérifier le dispositif (interrupteur de pression) Ligne jusqu'au point de lubrification Contrôleur |
A 、Pompe de lubrification ZP01/02 B 、Pompe de lubrification ZP08/14/24 Dispositifs de mesure bi-ligne DSG Dispositifs de mesure double ligne DSL Dispositifs de mesure DSKH WP-C soupape de changement électrique Valves de changement hydraulique DU-C MC-Box de contrôle du système Commutateurs de pression de fin de ligne EPW |
A 、Pompe de lubrification de chaîne PMV B 、Pompe de lubrification de chaîne PMN Réservoir d'huile Brosses Tuyau flexible à haute pression |
| Principe de travail | Le lubrifiant est pompé à travers les lignes principales jusqu'au distributeur progressif avec la pompe. Le lubrifiant est élivré "progressivement" jusqu'au point de frottement. La circulation d'un distributeur progressif est surveillée optiquement ou électriquement. |
Les valeurs de dosage sont empiétant sur la ligne principale avec les vannes de dosage à fonctionnement dynamique de la pompe avec une surtension de pression, des éléments de dosage statiques fonctionnant avec une accumulation de pression lente. Ceux-ci ainsi Transférer la quantité respective du lubrifiant au point de friction. Pendant la phase de soulagement suivante, le lubrifiant est remis en état dans les vannes de dosage pour le processus de lubrification suivant. |
Les systèmes bilignes CISO peuvent être utilisés sur de grands systèmes avec des points de lubrification dispersés qui nécessitent des quantités de lubrification variables. Ces systèmes utilisent deux lignes principales qui sont alimentées en alternance avec du lubrifiant provenant d'une pompe haute pression via une vanne de changement jusqu'à 400 bar (5 800 psi). le long des lignes principales, sont connectés avec des dispositifs de mesure à deux lignes pour fournir un grand volume de lubrifiant aux points de lubrification Dans les grands systèmes à deux lignes, Les commutateurs de pression de fin de ligne sont utilisés pour contrôler et surveiller le système. |
Le système de lubrification à chaîne transfère le lubrifiant du réservoir de stockage aux brosses à travers la pompe de lubrification, et à travers les brosses, le lubrifiant est appliqué sur la chaîne pour former un film lubrifiant, ce qui réduit le frottement et l'usure de la chaîne. |
| Avantages | Kit compact, flexible Fonction surveillée Les canaux circulent complètement Large gamme d'utilisation |
Raccordement de nombreux points de lubrification Les plus petites quantités dosées Construction compacte Pour huile ou graisse fluide Faible coût et haute efficacité Assemblage facile |
Fiable Simple au service Options de contrôle ultrasoniques de bas et haut niveau Filtre lubrifiant intégré |
Structure compacte et expansion facile Pas besoin d'un distributeur Les tuyaux sont lisses et n'ont aucun résidu Déplacement réglable |
