| Caractéristique | Système de lubrification progressif | Système de lubrification à une seule ligne | Système de lubrification à double ligne | Système de lubrification automatique pour les machines agricoles |

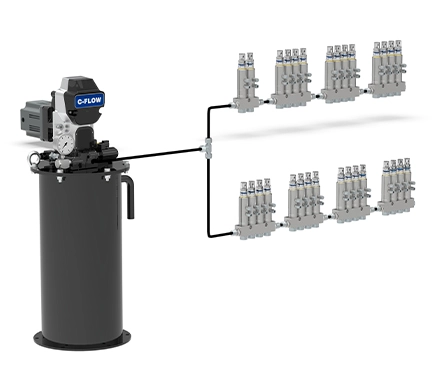

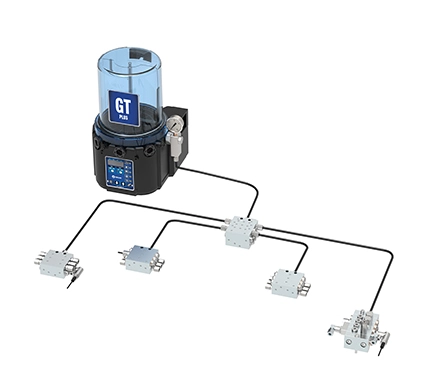

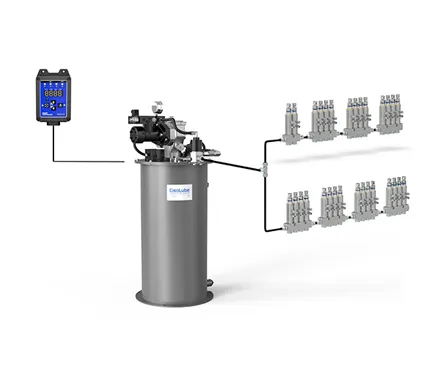

| Définition | Le système de lubrification progressive est un système de lubrification efficace utilisé pour les équipements mécaniques, fournissant progressivement du lubrifiant aux différentes parties de l'équipement pour s'assurer que chaque pièce reçoit une quantité adéquate de lubrification. | La pompe de lubrification fournit automatiquement du lubrifiant au distributeur de lubrifiant via une seule ligne d'alimentation. Chaque distributeur ne sert qu'un seul point de lubrification et peut être ajusté pour fournir la dose exacte de graisse ou d'huile requise. | Les systèmes à deux lignes peuvent être utilisés sur de grands systèmes avec des points de lubrification dispersés qui nécessitent des quantités de lubrification variables. Ces systèmes utilisent deux lignes principales qui sont fournies en alternance avec le lubrifiant d'une pompe à haute pression | Un système de lubrification automatique pour les machines agricoles est un système intelligent qui fournit une lubrification quantitative et chronométrée aux composants clés des machines agricoles. Grâce à une pompe de lubrification et un dispositif de distribution, il fournit avec précision de la graisse ou de l'huile de lubrification à chaque point de friction, assurant un fonctionnement stable de l'équipement même dans des environnements à forte charge, poussiéreux et humides. Ce système peut réduire considérablement la maintenance manuelle, réduire les taux de défaillance et prolonger la durée de vie de l'équipement, améliorant ainsi l'efficacité opérationnelle globale et la fiabilité des machines agricoles. |
| Composants de base | Pompe de lubrification A-GT
B-Pompe de lubrification GM
C-Pompe de lubrification GP203
D-Pompe de lubrification GP205
1-Eléments de soupape de décharge de sortie
2-Ligne principale
3-Filtre
Interrupteur 4-pression
5-distributeur progressif (1 génération)
6-distributeur progressif (2 génération)
7-distributeur progressif (2 génération)
8-distributeur progressif (3 génération)
9-Contrôle de fonction
10-Surveillance des défauts
11-Tuyaux et tuyaux
12-Ligne vers le point de lubrification
13-Contrôleur | A - GT-MAX
B-POMPE GMS
C-Pompe hydraulique LUBESTAR
D-LUBESTAR Pompe électrique
1-Ensemble d'électrovanne de retour
2-Manomètre
3 - Pipelines
4-Filtre
5 - Tee-pleces branchés
6-Pinces à tuyaux
7-Quatre pleces branchées
8-Distributeur volumétrique
9-Vérifier le dispositif (interrupteur de pression)
10-Ligne jusqu'au point de lubrification
11-Contrôleur | Pompe de lubrification A 、 ZP01/02
B 、 Pompe de lubrification ZP08/14/24
1 、 Dispositifs de mesure bi-ligne DSG
2 、 Dispositifs de mesure double ligne DSL 3 、 Dispositifs de mesure DSKH 4 、 WP-C soupape de changement électrique
5-Valves de changement hydraulique DU-C
6 、 MC-Box de contrôle du système
7 、 Interrupteurs de pression de fin de ligne EPW | A 、 Pompe de lubrification d'huile EM2 B 、 Pompe de lubrification de chaîne PMV C 、 Pompe de lubrification de chaîne PMN Pompe de lubrification D 、 GT PLUS E 、 Pompe de lubrification GM F 、 GP203 Pompe de lubrification
1、Bloc distributeur de graisse 2、Réservoir d'huile 3、Brosses 4、Tuyau flexible à haute pression |
| Principe de travail | Le lubrifiant est pompé à travers les lignes principales jusqu'au distributeur progressif avec la pompe. Le lubrifiant est levé "progressivement" jusqu'au point de frottement. La circulation d'un distributeur progressif est surveillée optiquement ou électriquement. | Les valeurs de dosage sont empiétant sur la ligne principale avec les vannes de dosage à fonctionnement dynamique de la pompe avec une surtension de pression, des éléments de dosage statiques fonctionnant avec une accumulation de pression lente. Ceux-ci ainsi

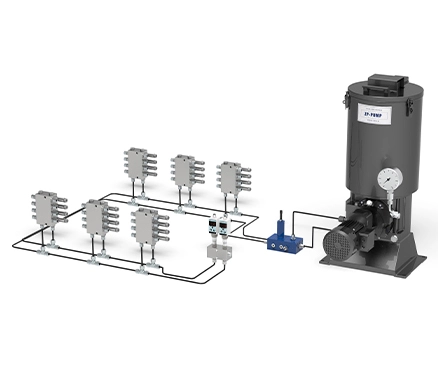

Transférer la quantité respective du lubrifiant au point de friction. Pendant la phase de soulagement suivante, le lubrifiant est remis en état dans les vannes de dosage pour le processus de lubrification suivant. | Les systèmes bilignes CISO peuvent être utilisés sur de grands systèmes avec des points de lubrification dispersés qui nécessitent des quantités de lubrification variables. Ces systèmes utilisent deux lignes principales qui sont alimentées en alternance avec du lubrifiant provenant d'une pompe haute pression via une vanne de changement jusqu'à 400 bar (5 800 psi). le long des lignes principales, sont connectés avec des dispositifs de mesure à deux lignes pour fournir un grand volume de lubrifiant aux points de lubrification Dans les grands systèmes à deux lignes, Les commutateurs de pression de fin de ligne sont utilisés pour contrôler et surveiller le système. | Les systèmes de lubrification automatique pour les machines agricoles livrent de l'huile ou de la graisse automatiquement, périodiquement et en quantités précises pendant que l'équipement fonctionne. Les pompes de lubrification entraînées électriquement ou mécaniquement délivrent des lubrifiants par le biais de distributeurs ou de tuyaux à chaque point de lubrification, maintenant les roulements, les chaînes, les engrenages et autres composants critiques bien lubrifiés, réduisant ainsi l'usure et prolongeant la durée de vie. |
| Avantages |
-Kit compact, flexible
-Fonction surveillée
-Les canaux traversent complètement
-Large gamme d'utilisation
| Raccordement de nombreux points de lubrification
-Les plus petites quantités doseuses
-Construction compacte
-Pour huile ou graisse fluide
-Faible coût et haute efficacité
-Assemblage facile | • Fiable • Simple d'entretien • Options de contrôle ultrasoniques de bas et de haut niveau • Filtre lubrifiant intégré | -Installez une fois, bénéficiez à long terme. -Fonctionnement continu pendant les saisons de pointe, améliorant l'efficacité. -Faible coût d'entretien, lubrification précise. -Fonctionnement plus fluide des composants clés, plus durable. -Étanche à la poussière et étanche, adapté aux conditions de travail difficiles. |
