Ce système de lubrification progressive automatique distribue séquentiellement du lubrifiant à divers points. Il est idéal pour les machines avec de nombreux points de lubrification et assure une distribution de lubrification précise.
Ces systèmes de lubrification progressive centralisés, conçus avec une technologie de pointe, distribuent séquentiellement du lubrifiant à divers points d'une machine. Le système de lubrification progressive central est une solution idéale pour les machines qui ont de nombreux points de lubrification, tels que les machines industrielles ou les véhicules lourds. Les systèmes de lubrification progressive automatique assurent une distribution de lubrification précise, ce qui est crucial pour le bon fonctionnement et la longévité de la machine. Les systèmes de lubrification progressive centrale réduisent le risque de sur ou sous lubrification, ce qui peut entraîner des pannes mécaniques ou une usure inutile. En outre, les systèmes de lubrification progressive centralisés permettent également d'économiser du temps et des ressources en automatisant le processus de lubrification, éliminant ainsi le besoin de lubrification manuelle. Ce système de lubrification progressive en série est non seulement efficace, mais contribue également à l'entretien global et aux performances de la machine. CisolubeSystème centralisé de lubrification de graisseEst une solution fiable et rentable pour maintenir une lubrification optimale dans des machines complexes.

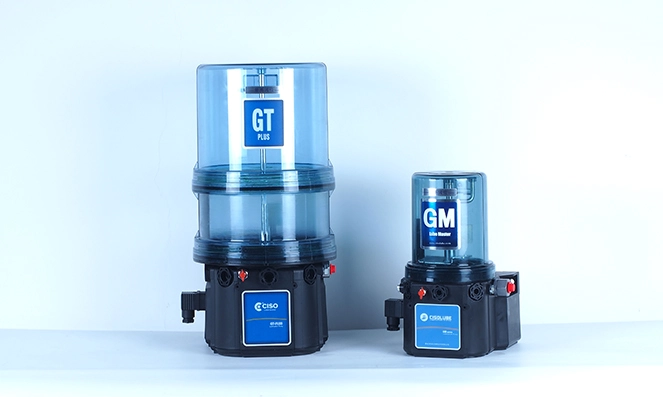

Kit compact, flexible
Fonction surveillée
Les canaux circulent complètement
Les systèmes de lubrification progressive CISO ont une large gamme d'utilisation
Les systèmes de lubrification progressive CISO ont un clapet de retour intégré à l'intérieur
Pompe de lubrification A-GT

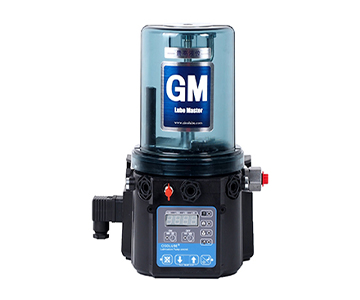

B-Pompe de lubrification GM

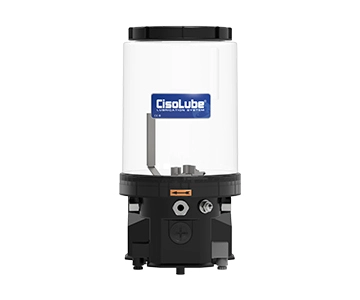

Pompe de lubrification C-GP203

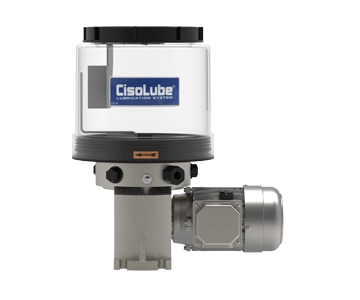

Pompe de lubrification D-GP205
Pompe de lubrification E-GT-X
F-GT-HEAVYPompe de lubrification
Pompe de lubrification G-GP212

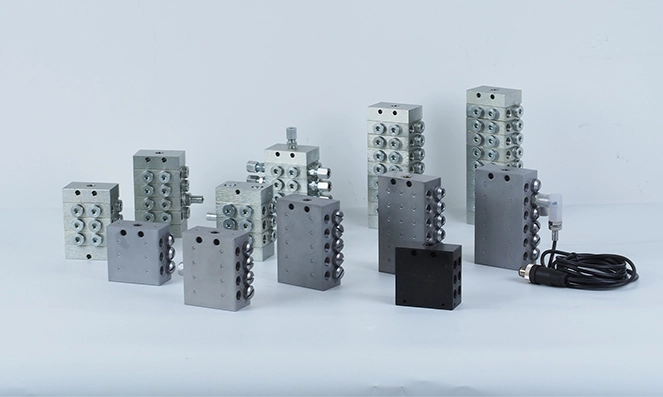

1-Eléments de soupape de décharge de sortie
2-Ligne principale
3-Filtre
Interrupteur 4-pression

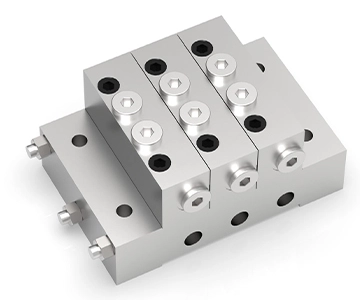

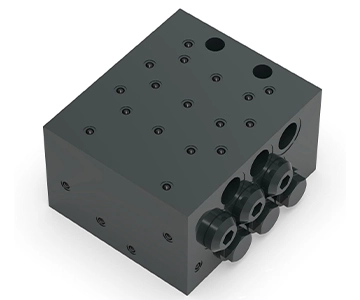

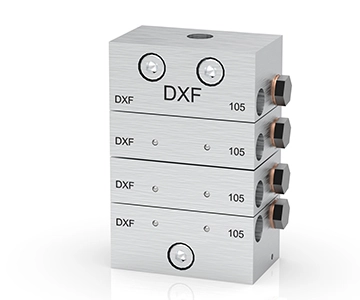

5-distributeur progressif (1 génération)
6-distributeur progressif (2 génération)
7-distributeur progressif (2 génération)
8-distributeur progressif (3 génération)
9-Contrôle de fonction
10-Surveillance des défauts
11-Tuyaux et tuyaux
12-Ligne vers le point de lubrification
13-Contrôleur
Les systèmes de lubrification progressive de la série fonctionnent en pompant du lubrifiant dans la ligne principale, qui est ensuite distribué à divers points via les distributeurs progressifs. La quantité de lubrifiant que chaque point reçoit est contrôlée et précise.
Les systèmes de lubrification progressive en série comprennent une pompe d'alimentation, des distributeurs progressifs, des pipelines nécessaires, des raccords de tuyauterie filetés, des composants de fixation et des indicateurs de pression.
Les systèmes de lubrification progressive en série doivent être assemblés sur une position facilement accessible de la machine, et le distributeur progressif doit être assemblé aussi près que possible des points de lubrification.
La conception dépend du nombre de points de lubrification à connecter et des exigences de dose de graisse. Le pipeline doit résister à la pression maximale de la pompe.
Le type de lubrifiant utilisé dépend des exigences spécifiques des machines à lubrifier. Il est préférable de consulter un spécialiste de la lubrification pour des recommandations spécifiques.
| Caractéristique | Systèmes de lubrification progressif | Systèmes de lubrification à une seule ligne | Systèmes de lubrification à double ligne | Système de lubrification des machines agricoles |
| Définition | Le système de lubrification progressive est un système de lubrification efficace utilisé pour les équipements mécaniques, fournissant progressivement du lubrifiant aux différentes parties de l'équipement pour s'assurer que chaque pièce reçoit une quantité adéquate de lubrification. |
La pompe de lubrification fournit automatiquement du lubrifiant au distributeur de lubrifiant via une seule ligne d'alimentation. Chaque distributeur ne sert qu'un seul point de lubrification et peut être ajusté pour fournir la dose exacte de graisse ou d'huile requise. |
Les systèmes à deux lignes peuvent être utilisés sur de grands systèmes avec des points de lubrification dispersés qui nécessitent des quantités de lubrification variables. Ces systèmes utilisent deux lignes principales qui sont alimentées en alternance avec le lubrifiant d'une pompe à haute pression. |
Un système de lubrification automatique pour les machines agricoles est un système intelligent qui fournit une lubrification quantitative et chronométrée aux composants clés des machines agricoles. Grâce à une pompe de lubrification et un dispositif de distribution, il fournit avec précision de la graisse ou de l'huile de lubrification à chaque point de friction, assurant un fonctionnement stable de l'équipement même dans des environnements à forte charge, poussiéreux et humides. Ce système peut réduire considérablement la maintenance manuelle, réduire les taux de défaillance et prolonger la durée de vie de l'équipement, améliorant ainsi l'efficacité opérationnelle globale et la fiabilité des machines agricoles. |
| Composants de base | A-GTPompe à lubrifiant automatique B -GMPompe de lubrification automatique Pompe de lubrification C-GP203 Pompe de lubrification D-GP205 Pompe de lubrification E-GT-X Pompe de lubrification F-GT-HEAVY Pompe de lubrification G-GP212 Eléments de soupape de décharge de sortie Ligne principale Filtre Interrupteur de pression Distributeur progressif (1 génération) Distributeur progressif (génération 2) Distributeur progressif (génération 2) Distributeur progressif (génération 3) Contrôle de fonction Surveillance des défauts Tuyaux et tuyaux Ligne jusqu'au point de lubrification Contrôleur |
A-C-flowPompe de lubrification Pompe de lubrification mono-ligne D-GTS E - GMSPompe de lubrification électrique F - GT-MAXPompe à graisse lubrifiant Ensemble d'électrovanne de retour Manomètre Pipelines Filtre Démonstration du tee-né Pinces à tuyaux Quatre pleces branchées Distributeur volumétrique Vérifier le dispositif (interrupteur de pression) Ligne jusqu'au point de lubrification Contrôleur |
A 、Pompe de lubrification ZP01/02 B 、Pompe de lubrification ZP08/14/24 Dispositifs de mesure bi-ligne DSG Dispositifs de mesure double ligne DSL Dispositifs de mesure DSKH WP-C soupape de changement électrique Valves de changement hydraulique DU-C MC-Box de contrôle du système Commutateurs de pression de fin de ligne EPW |

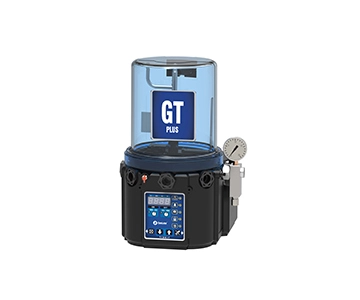

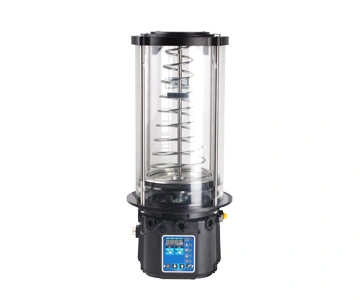

A 、Pompe de lubrification d'huile EM2 B 、Pompe de lubrification de chaîne PMV C 、Pompe de lubrification de chaîne PMN D 、Pompe de lubrification GT PLUS F 、Pompe de lubrification GP203 Bloc distributeur de graisse Réservoir d'huile Brosses Tuyau flexible à haute pression |
| Principe de travail | Le lubrifiant est pompé à travers les lignes principales jusqu'au distributeur progressif avec la pompe. Le lubrifiant est levé "progressivement" jusqu'au point de frottement. La circulation d'un distributeur progressif est surveillée optiquement ou électriquement. |
Les valeurs de dosage sont empiétant sur la ligne principale avec les vannes de dosage à fonctionnement dynamique de la pompe avec une surtension de pression, des éléments de dosage statiques fonctionnant avec une accumulation de pression lente. Ceux-ci ainsi Transférer la quantité respective du lubrifiant au point de friction. Pendant la phase de soulagement suivante, le lubrifiant est remis en état dans les vannes de dosage pour le processus de lubrification suivant. |
Les systèmes bilignes CISO peuvent être utilisés sur de grands systèmes avec des points de lubrification dispersés qui nécessitent des quantités de lubrification variables. Ces systèmes utilisent deux lignes principales qui sont alimentées en alternance avec du lubrifiant provenant d'une pompe haute pression via une vanne de changement jusqu'à 400 bar (5 800 psi). le long des lignes principales, sont connectés avec des dispositifs de mesure à deux lignes pour fournir un grand volume de lubrifiant aux points de lubrification Dans les grands systèmes à deux lignes, Les commutateurs de pression de fin de ligne sont utilisés pour contrôler et surveiller le système. |
Les systèmes de lubrification automatique pour les machines agricoles livrent de l'huile ou de la graisse automatiquement, périodiquement et en quantités précises pendant que l'équipement fonctionne. Les pompes de lubrification entraînées électriquement ou mécaniquement délivrent des lubrifiants par le biais de distributeurs ou de tuyaux à chaque point de lubrification, maintenant les roulements, les chaînes, les engrenages et autres composants critiques bien lubrifiés, réduisant ainsi l'usure et prolongeant la durée de vie. |
| Avantages | Kit compact, flexible Fonction surveillée Les canaux circulent complètement Large gamme d'utilisation |
Raccordement de nombreux points de lubrification Les plus petites quantités doseuses Construction compacte Pour huile ou graisse fluide Faible coût et haute efficacité Assemblage facile |
Fiable Simple au service Options de contrôle ultrasoniques de bas et haut niveau Filtre lubrifiant intégré |
Installez une fois, bénéficiez à long terme. Fonctionnement continu pendant les saisons de pointe, améliorant l'efficacité. Faible coût d'entretien, lubrification précise. Fonctionnement plus fluide des composants clés, plus durable. Étanche à la poussière et étanche, adapté aux conditions de travail difficiles. |
