Systèmes de lubrification à ligne unique
Le système de lubrification automatique à une ligne est le système de lubrification à perte totale le plus répandu dans le domaine de l'ingénierie générale.
De petites quantités d'huile ou de graisse fluide sont injectées par intermittence selon le cycle de lubrification souhaité. Par exemple : volume de dosage de 5 à 1 000 mm³, pression de 25 bar au point de lubrification, pour une pression de pompe de 25 à 150 bar.
Produits de Systèmes de lubrification à ligne unique
Pompe hydraulique HBP
La pompe hydraulique haute pression HBP est une pompe à pistons à double effet à entraînement hydraulique. Elle est équipée de groupes doseurs de graisse parallèles à une seule ligne.

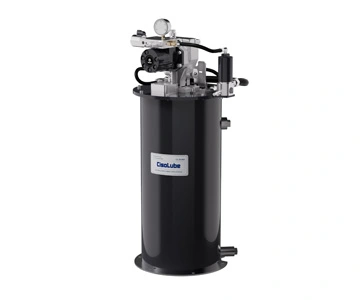

Pompe hydraulique LUBESTAR
Les pompes hydrauliques haute performance Lubestar combinent des moteurs de pompe à entraînement rotatif avec des tubes de pompe alternatifs et des fonctions de contrôle flexibles qui fonctionnent aussi bien dans la chaleur du désert que dans le froid arctique.

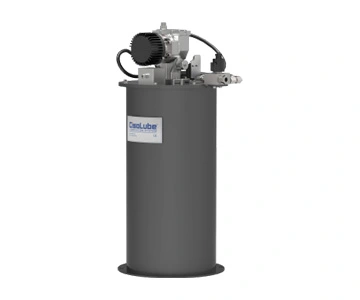

Pompe électrique LUBESTAR
Compacte et polyvalente, son entraînement rotatif unique et son système d'engrenages modulaires vous permettent d'ajuster la vitesse du moteur de la pompe précisément à votre application.

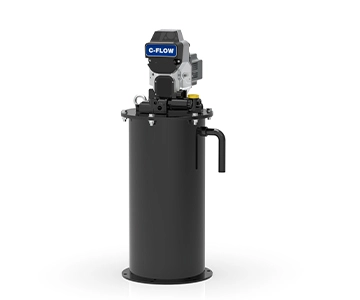

Pompe de lubrification à une seule ligne C-FLOW
La pompe de lubrification électrique compacte C-FLOW est une pompe à piston caractérisée par un corps de pompe robuste et durable, un débit élevé et une petite taille facilitant l'installation.
Pompe de lubrification à une seule ligne GT-Max
La pompe automatique GT-MAX, idéale pour les applications de graissage de petite et moyenne envergure, est un produit de CISO. Elle peut être utilisée dans un système de lubrification à une seule ligne fonctionnant à 10 MPa et 10 ml/min.
Pompe de lubrification à ligne unique GTS
La pompe GTS, conçue spécifiquement pour les systèmes à une seule ligne, est une pompe à piston pouvant fonctionner avec jusqu'à une unité de pompage.
Pompe de lubrification à ligne unique GMS
Grâce à sa conception compacte et légère, la pompe GMS permet le transport d'huiles et de graisses fluides. Fabriquée à partir de matériaux spéciaux, elle offre une résistance exceptionnelle aux chocs. Sa conception unique facilite le contrôle du niveau d'huile.
Vannes de dosage VL-1
Les doseurs VL sont conçus pour les systèmes de lubrification centralisée à haute pression à une seule ligne. Ils permettent de distribuer des lubrifiants compatibles avec les garnitures en fluoroélastomère et présentant une viscosité allant jusqu'à NLGI 2.

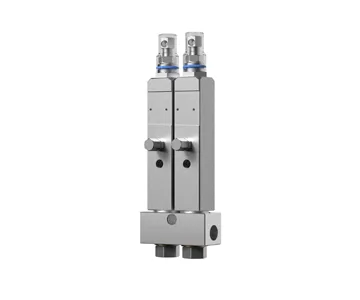

Vannes de dosage VL-1X
Les doseurs de la série VL-1X sont conçus pour les systèmes de lubrification centralisée à haute pression à une seule ligne. Ils permettent de distribuer des lubrifiants compatibles avec les garnitures en fluoroélastomère et supportent une viscosité jusqu'à NLGI 2.
Injecteur de graisse VL-1XL
La série d'injecteurs de graisse VL-1XL est conçue pour les systèmes de lubrification centralisée haute pression simple ligne distribuant des lubrifiants compatibles avec les joints en fluoroélastomère et une viscosité jusqu'à NLGI 2. Le débit est réglable extérieurement.
Vannes de dosage VL-11
Les dispositifs de dosage de la série VL-11 sont destinés aux systèmes de lubrification haute pression à une seule ligne, avec une viscosité allant jusqu'à NLGI 2. La sortie est réglable de l'extérieur.

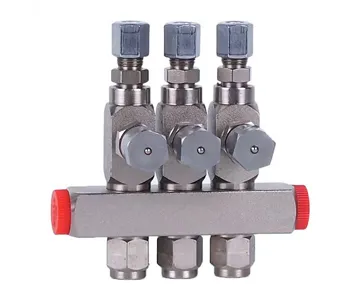

Vannes de dosage VL-32
L'injecteur VL-32 est conçu pour acheminer le lubrifiant vers les points de friction grâce à la pression dans la conduite d'alimentation. Ces injecteurs sont munis d'indicateurs de niveau visuels intégrés pour le contrôle de leur fonctionnement.
Injecteur de graisse C-LM5
Injecteur de graisse C-LM5 pour Liebherr R926 / R9100 / R9150 / R9200 / R9250 / R9350 / R9400 / R9600 / R9800 / R994 / R995 / R996
Vannes de dosage B-MV
Les vannes de dosage moyenne tension, éléments de distribution conçus pour les équipements légers économiques, sont des produits standards de CISO, généralement en laiton. La personnalisation en acier au carbone est également possible.
Vannes de dosage de 33 V
Les vannes de dosage 33V fonctionnent à une pression d'action de 1,5 MPa, une contre-pression de 0,5 MPa, une sortie standard de 4 mm et des températures comprises entre -40 et 90 °C.

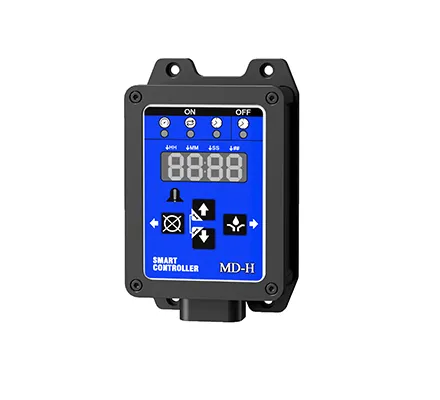

Contrôleur MD-H
Le contrôleur multifonctionnel MD-H est conçu pour les systèmes de lubrification automatique et est compatible avec les systèmes progressifs et à ligne unique.
Moteur d'entraînement CC sans balais LUBESTAR
Le moteur sans balais LUBESTAR est spécialement conçu pour les systèmes de lubrification à une ligne et fonctionne avec une alimentation de 24 V CC. Il offre un rendement élevé, un couple important et un fonctionnement silencieux. Grâce à sa technologie sans balais avancée, il garantit des performances plus stables, une usure mécanique réduite et une durée de vie nettement supérieure à celle des moteurs à balais traditionnels, ce qui le rend idéal pour un fonctionnement continu de longue durée.
Contrôleur MC-II
Le contrôleur externe MC-II est compatible avec les systèmes de lubrification progressifs et à une seule ligne. Son boîtier compact et robuste intègre un affichage numérique permettant une identification rapide de l'état du système. Facile à installer, son faisceau de câbles se connecte directement au contrôleur.
Contrôleur MC-III
MC-III. Contrôleur externe. Peut être utilisé dans les systèmes de lubrification progressifs et à ligne unique avec résistance. Boîtier compact et peu encombrant, installation facile et faisceau de câbles pouvant être connecté directement au contrôleur.
Pièces de lubrification
Nous offrons diverses pièces de lubrification pour nos produits de systèmes de lubrification, notamment des tuyaux flexibles haute pression, des raccords à insertion rapide, des ensembles de raccords droits, etc.

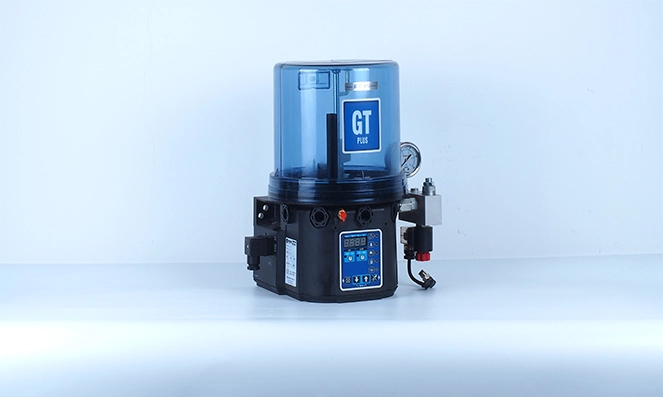

Caractéristiques des systèmes de lubrification automatique à ligne unique
- Connexion de nombreux points de lubrification
- Plus petites quantités de dosage
- Construction compacte
- Pour huile ou graisse fluide
- Faible coût et haute efficacité
- Assemblage facile

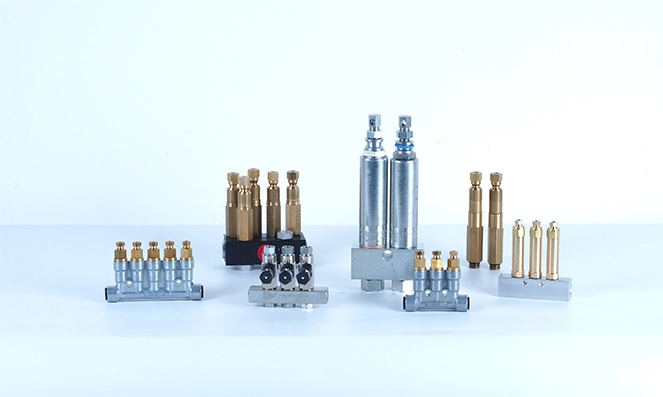

Composants du système de lubrification à ligne unique CISO
Pompes de lubrification
- A Pompe de lubrification C-Flow
- B Pompe hydraulique LUBESTAR
- C Pompe électrique LUBESTAR
- D Pompe de lubrification à ligne unique GTS
- E Pompe de lubrification électrique GMS
- F Pompe à graisse GT-MAX
- 1 Ensemble électrovanne de retour
- 2 Manomètre
- 3 Tuyauteries
- 4 Filtre
- 5 Pièces de raccordement en T
- 6 Colliers de serrage
- 7 Pièces de raccordement à quatre voies
- 8 Distributeur volumétrique
- 9 Dispositif de contrôle (pressostat)
- 10 Ligne vers le point de lubrification
- 11 Contrôleur
Systèmes de lubrification progressive vs systèmes de lubrification à ligne unique vs systèmes de lubrification à ligne double vs systèmes de lubrification par chaîne
| Fonctionnalité | Systèmes de lubrification progressive | Systèmes de lubrification à ligne unique | Systèmes de lubrification à ligne double | Système de lubrification pour machines agricoles |
|---|---|---|---|---|
| Définition | Le système de lubrification progressive est un système de lubrification efficace utilisé pour les équipements mécaniques, fournissant du lubrifiant de manière progressive aux différentes parties de l'équipement pour garantir que chaque partie reçoive une quantité adéquate de lubrification. | La pompe de lubrification délivre automatiquement du lubrifiant au distributeur via une seule ligne d'alimentation. Chaque distributeur ne dessert qu'un seul point de lubrification et peut être réglé pour fournir la dose exacte de graisse ou d'huile requise. | Les systèmes à ligne double peuvent être utilisés sur de grands systèmes avec des points de lubrification dispersés nécessitant des quantités de lubrification variables. Ces systèmes utilisent deux lignes principales alimentées alternativement par une pompe haute pression. | Un système de lubrification automatique pour machines agricoles est un système intelligent qui fournit une lubrification quantifiée et temporisée aux composants clés des machines agricoles. Grâce à une pompe de lubrification et à un dispositif de distribution, il délivre précisément de la graisse ou de l'huile lubrifiante à chaque point de frottement, garantissant un fonctionnement stable de l'équipement même dans des environnements à forte charge, poussiéreux et humides. |
| Composants de base |
|
|
|
|
| Principe de fonctionnement | Le lubrifiant est pompé à travers les lignes principales jusqu'au distributeur progressif avec la pompe. Le lubrifiant est délivré "progressivement" au point de frottement. Le cycle du distributeur progressif est surveillé optiquement ou électriquement. | Les valeurs de dosage sont appliquées sur la ligne principale avec la pompe — vannes de dosage à fonctionnement dynamique avec une surpression, éléments de dosage à fonctionnement statique avec une montée progressive de la pression. Ceux-ci transfèrent la quantité respective du lubrifiant au point de frottement. Pendant la phase de détente suivante, le lubrifiant est rechargé dans les vannes de dosage. | Les systèmes à ligne double CISO peuvent être utilisés sur de grands systèmes avec des points de lubrification dispersés nécessitant des quantités de lubrification variables. Ces systèmes utilisent deux lignes principales alimentées alternativement par une pompe haute pression via une vanne de commutation jusqu'à 400 bar (5 800 psi). Des lignes secondaires sont connectées avec des doseurs à ligne double pour fournir le lubrifiant aux points de lubrification. Des pressostats de fin de ligne sont utilisés pour contrôler et surveiller le système. | Les systèmes de lubrification automatique pour machines agricoles délivrent de l'huile ou de la graisse automatiquement, périodiquement et en quantités précises pendant le fonctionnement de l'équipement. Les pompes de lubrification entraînées électriquement ou mécaniquement délivrent les lubrifiants à travers des distributeurs ou des tuyaux jusqu'à chaque point de lubrification, maintenant les roulements, les chaînes, les engrenages et autres composants critiques bien lubrifiés, réduisant l'usure et prolongeant la durée de vie. |
| Avantages |
|
|
|
|
