Systèmes de lubrification automatisés pour tombereaux articulés
Introduction
Les tombereaux articulés sont largement utilisés dans les projets miniers, d'infrastructure et de terrassement à grande échelle, offrant des performances exceptionnelles dans des conditions difficiles grâce à leurs capacités tout-terrain supérieures et leur charge utile élevée.
Cependant, ces machines fonctionnent généralement en continu pendant de longues périodes sous de lourdes charges, des vibrations intenses, de la poussière et sur des terrains complexes, ce qui impose des exigences extrêmement élevées en matière de lubrification des pièces mobiles critiques. Une lubrification insuffisante peut entraîner une usure excessive des axes, des bagues et des roulements, réduisant la fiabilité de l'équipement et augmentant les coûts de maintenance.
L'installation d'un système de lubrification automatisé assure une lubrification continue et précise des composants critiques, réduisant les temps d'arrêt et prolongeant la durée de vie de l'équipement.
Cet article présente 17 points de lubrification critiques sur les tombereaux articulés et propose une solution complète de système de lubrification centralisée basée sur la pompe de lubrification électrique GT ou GP203 de CISOLUBE associée au distributeur progressif DSP/DSPP.
I. Pourquoi les tombereaux articulés ont besoin de systèmes de lubrification automatique
Les tombereaux articulés possèdent de nombreux points d'articulation, roulements et axes de connexion soumis à de fortes charges, nécessitant une lubrification continue pendant le fonctionnement.
La graissage manuel traditionnel rencontre généralement les problèmes suivants :
1. Points de lubrification largement dispersés, ce qui entraîne une faible efficacité de maintenance.
2. Certains points de lubrification sont cachés et facilement oubliés.
3. Cycles de lubrification instables, accélérant l'usure des composants.
4. Consommation excessive de graisse, entraînant un gaspillage. Les systèmes de lubrification centralisée automatique, grâce à une alimentation en graisse temporisée, quantifiée et uniforme, assurent une lubrification stable à chaque point de lubrification, résolvant ainsi complètement les problèmes ci-dessus.
II. 17 points de lubrification clés dans les tombereaux articulés
Un tombereau articulé typique nécessite généralement une lubrification d'environ 17 points de lubrification clés.
Ces points de lubrification sont principalement répartis dans les systèmes suivants :
1. Système de direction
Axe du vérin de direction gauche
Axe du vérin de direction droite
Ces composants affectent directement l'agilité de la direction et la stabilité de la conduite du véhicule.
2. Structure d'articulation centrale
Axe d'articulation central
Ce composant relie les châssis avant et arrière du véhicule et constitue la structure centrale de la direction articulée, tout en supportant des charges mécaniques importantes.
3. Système de suspension oscillante
Bague oscillante de la barre de traction
Ce mécanisme absorbe les chocs et les vibrations générés pendant le fonctionnement du véhicule.
4. Système de levage de la benne
Axe de base du vérin de levage
Axe de tête du vérin de levage
Une bonne lubrification assure un fonctionnement fluide et fiable du mécanisme de levage.
5. Structure de charnière de la benne
Axe de charnière de la benne
Axe de charnière du hayon
Ces composants se déplacent fréquemment pendant les opérations de chargement et déchargement, nécessitant donc une lubrification continue.
6. Autres points de connexion structurels
Selon le modèle de véhicule, les points de lubrification suivants peuvent également être inclus :
Axe de biellette de suspension
Axe de connexion du châssis
Articulation de la barre stabilisatrice
Points de charnière structurels
En général, un tombereau articulé compte environ 17 points de lubrification nécessitant une lubrification régulière.
III. Solution de lubrification automatique CISOLUBE pour tombereaux articulés
Pour les besoins de lubrification des équipements lourds, CISOLUBE propose des solutions fiables de systèmes de lubrification centralisée automatique.

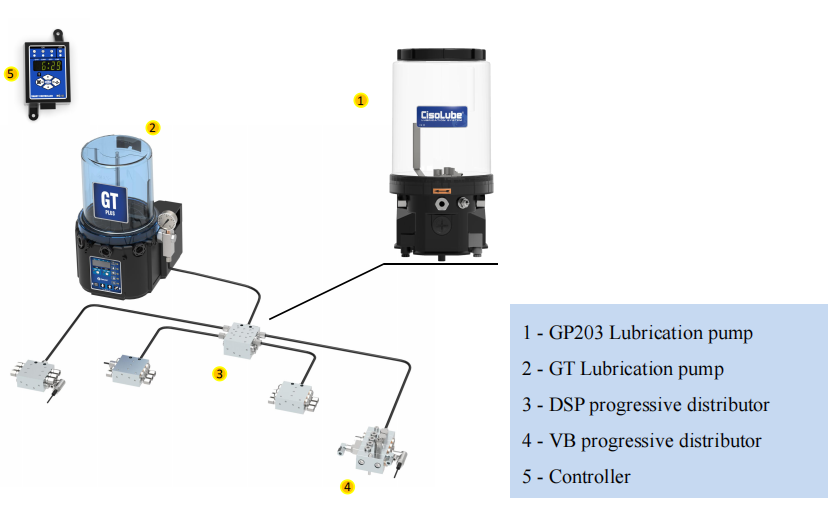

(I.) Les systèmes typiques comprennent :
1. Pompe de lubrification électrique GT ou GP203
2. Distributeur progressif DSP ou DSPP
3. Lignes de lubrification haute pression
4. Contrôleur et système de surveillance
Cette configuration appartient au système de lubrification progressive, largement utilisé dans :
Les engins de chantier
Les équipements miniers
Les véhicules lourds
Les machines et équipements agricoles
(II.) Sélection de la pompe de lubrification : pompes de lubrification électriques GT et GP203
La pompe de lubrification est le cœur énergétique du système de lubrification automatique.
Les pompes de lubrification électriques de la série GT de CISOLUBE et les pompes de lubrification électriques GP203 sont conçues spécifiquement pour les équipements lourds.
Caractéristiques principales
1. Sortie de graisse haute pression
2. Contrôle automatique du cycle de lubrification
3. Compatible avec les graisses NLGI 0–2
4. Conception compacte et installation facile
5. Adapté aux environnements à fortes vibrations et poussiéreux
Pour les tombereaux articulés avec 17 points de lubrification, les pompes GT et GP203 fournissent une alimentation en graisse stable et fiable.
(III.) Distribution de la lubrification : Distributeur progressif DSP/DSPP
Le distributeur progressif DSP et le distributeur progressif DSPP de CISOLUBE sont utilisés pour distribuer précisément la graisse à chaque point de lubrification.
Principe de fonctionnement
Lorsque la graisse entre dans le distributeur :
1. Le piston interne se déplace séquentiellement
2. Chaque sortie délivre une quantité mesurée de graisse
3. Chaque point de lubrification reçoit une lubrification en séquence.
Avantages techniques
1. Dosage précis de la graisse
2. Extensible à plusieurs points de lubrification
3. Conception robuste adaptée aux équipements lourds
4. Haute fiabilité même dans des environnements difficiles
En combinant plusieurs distributeurs, le système peut facilement couvrir 17 points de lubrification ou plus.
(IV.) Flux de travail du système de lubrification automatique
Le système fonctionne comme suit :
1. Le contrôleur démarre la pompe de lubrification.
2. La graisse est acheminée vers la conduite d'alimentation en huile principale.
3. La graisse entre dans le distributeur progressif DSP/DSPP.
4. Le distributeur fournit séquentiellement de la graisse à chaque point de lubrification.
5. Le système s'arrête automatiquement à la fin du cycle de lubrification.
6. Le système peut fonctionner automatiquement selon les intervalles de lubrification définis, assurant une lubrification continue et fiable de l'équipement pendant le fonctionnement.
(V.) Avantages du système de lubrification automatique
L'installation du système de lubrification automatique CISOLUBE sur les tombereaux articulés offre plusieurs avantages :
1. Réduction de l'usure de l'équipement.
2. La lubrification continue réduit les frottements et prolonge la durée de vie des axes, bagues et roulements.
3. Réduction des coûts de maintenance.
4. La lubrification automatique réduit le graissage manuel et le gaspillage de graisse.
5. Amélioration de la fiabilité de l'équipement.
6. Les composants critiques sont toujours bien lubrifiés.
7. Augmentation de l'efficacité de la production.
8. Réduction des temps d'arrêt pour la maintenance manuelle, augmentant le taux d'utilisation de l'équipement.
9. Prolongation de la durée de vie de l'équipement.
10. Réduction significative de l'usure des connexions structurelles.
IV. Conclusion
Pour les tombereaux articulés opérant dans les environnements miniers et de génie civil, l'installation d'un système de lubrification centralisée automatisé fiable est devenue une partie essentielle de la maintenance des équipements.
En utilisant la pompe de lubrification GT ou GP203 de CISOLUBE en association avec le distributeur progressif DSP ou DSPP, une lubrification précise et fiable peut être fournie à environ 17 points de lubrification critiques, réduisant considérablement les coûts de maintenance et améliorant les performances de l'équipement.
V. Foire aux questions (FAQ)
1. Qu'est-ce qu'un système de lubrification automatisé pour tombereaux articulés ?
Un système de lubrification automatisé est une solution de lubrification centralisée qui fournit automatiquement de la graisse à plusieurs points de lubrification via une pompe de lubrification et un distributeur, réduisant ainsi l'usure et améliorant la fiabilité de l'équipement.
2. Combien de points de lubrification trouve-t-on généralement sur un tombereau articulé ?
La plupart des tombereaux articulés nécessitent une lubrification d'environ 17 points de lubrification critiques, notamment :
Axe du vérin de direction
Axe d'articulation central
Axe de levage de la benne
Points de connexion de la suspension, etc.
3. Quels types d'équipements utilisent des systèmes de lubrification automatisés ? Les systèmes de lubrification automatique sont largement utilisés dans :
Les engins de chantier
Les équipements miniers
Les excavatrices
Les chargeuses sur roues
Les tombereaux articulés
Les machines et équipements agricoles
4. Pourquoi choisir un système de lubrification progressive ?
Les systèmes de lubrification progressive garantissent que chaque point de lubrification reçoit de la graisse séquentiellement et peuvent détecter rapidement les blocages, ce qui les rend largement utilisés dans la lubrification des équipements lourds.
5. Pourquoi choisir un système de lubrification CISOLUBE ?
Les systèmes de lubrification CISOLUBE se caractérisent par :
Une haute fiabilité
Une lubrification à dosage précis
Une construction robuste et durable
Ils sont idéalement adaptés à la lubrification des équipements miniers et des machines lourdes fonctionnant dans des conditions difficiles.
