Comment choisir l'injecteur de graisse approprié pour les systèmes de lubrification à une seule ligne

Introduction

Dans un système de lubrification à ligne unique, l'injecteur de graisse est un composant central qui détermine la précision de la lubrification, la durée de vie des roulements et la fiabilité du système.

Choisir le bon injecteur de graisse ne consiste pas seulement à faire correspondre les dimensions des filetages, mais nécessite une évaluation complète des facteurs suivants :

1. Besoin en lubrifiant pour chaque point de lubrification

2. Pression de fonctionnement du système

3. Conditions de température ambiante

4. Charge sur la pièce lubrifiée

5. Distance de la canalisation entre la pompe et l'injecteur de graisse

6. Scénarios d'application industrielle

Ce guide expliquera systématiquement comment choisir correctement un injecteur de graisse et fournira une analyse comparative professionnelle des modèles de la série VL de CISOLUBE.

Qu'est-ce qu'un injecteur de graisse dans un système de lubrification à ligne unique ?

Dans un système de lubrification à ligne unique : la pompe de lubrification met sous pression la ligne d'huile principale ; chaque injecteur de graisse délivre une quantité fixe de graisse selon le débit défini ; l'injecteur de graisse se réinitialise automatiquement après la dépressurisation du système, en attendant le prochain cycle de lubrification. Contrairement aux systèmes de lubrification progressive, chaque injecteur de graisse dans un système à ligne unique fonctionne indépendamment, ce qui rend le choix du modèle crucial.

Étape 1 : Déterminer le débit de graisse requis pour chaque point de lubrification

C'est le facteur le plus critique dans le choix.

Les besoins en lubrifiant varient considérablement selon les différents composants de l'équipement :

Type d'application : Plage de débit recommandée

Machines de précision : 0.02 – 0.13 ml

Roulements standard : 0.13 – 1.3 ml

Axes de broche lourds : 0.5 – 5 ml

Grands équipements rotatifs : 1 – 8 ml

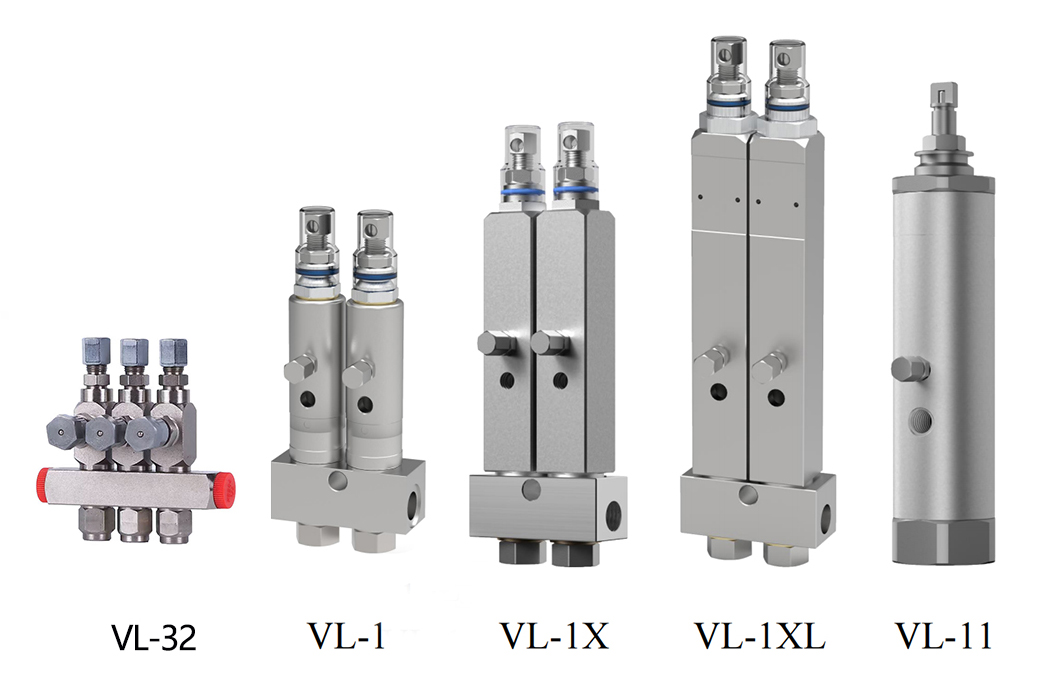

Modèles de la série VL recommandés :

1. Micro-lubrification → Injecteur de graisse VL-32

2. Applications industrielles standard → VL-1

3. Besoins de lubrification modérés → VL-1X

4. Roulements lourds → VL-1XL

5. Grande lubrification mono-point → VL-11

Étape 2 : Confirmer la pression de fonctionnement du système

Les systèmes de lubrification à ligne unique fonctionnent généralement à 100 – 300 bar.

Pour les systèmes avec des exigences de haute pression tels que les canalisations longue distance ou les équipements miniers : Recommandation : VL-1XL (maximum 414 bar)

Engins de chantier standard : VL-1 / VL-1X

Systèmes de précision basse pression : VL-32

Une pression nominale insuffisante dans le choix peut entraîner une décharge incomplète de la graisse.

Étape 3 : Prendre en compte la température ambiante

La température ambiante affecte la fluidité de la graisse et la durée de vie des joints.

Modèle : Plage de température

VL-1 : -26°C à +176°C

VL-11 : -40°C à +93°C

VL-1X / VL-1XL : Max. 82°C

VL-32 : Max. 93°C

Environnements miniers froids : VL-11 est recommandé

Environnements industriels à haute température : VL-1 est recommandé

Étape 4 : Évaluer le nombre de points de lubrification

Les injecteurs de graisse de la série VL sont disponibles dans une variété de formes combinées :

1 sortie

2 sorties

3 sorties

4 sorties

5 sorties

6 sorties

Systèmes centralisés avec plusieurs points de lubrification : Choisir des combinaisons multi-sorties de VL-1 / VL-1X / VL-32

Grand point de lubrification unique : Choisir VL-11

Étape 5 : Adapter à l'application industrielle

Différents secteurs industriels ont des exigences distinctes pour les injecteurs de graisse :

1. Équipements miniers, haute pression, grand débit : VL-1XL / VL-11

2. Engins de chantier, pression moyenne, débit réglable : VL-1 / VL-1X

3. Industrie sidérurgique et cimentière, environnement à haute température, roulements lourds : VL-1 / VL-1XL

4. Automatisation et machines-outils, micro-lubrification de précision : VL-32

Analyse comparative des modèles d'injecteurs de graisse de la série VL

Erreurs de choix courantes

1. Choisir des modèles uniquement en fonction des dimensions des filetages

2. Ignorer la perte de charge dans les canalisations longues

3. Utiliser des modèles à grand débit pour de petits roulements

4. Négliger les limites de température ambiante

5. Mélanger différents débits sans effectuer de calculs du système

Pourquoi choisir les injecteurs de graisse de la série VL de CISOLUBE ?

1. Débit précisément réglable, disponible en acier au carbone et en acier inoxydable.

2. Capacité haute pression jusqu'à 414 bar

3. Indicateur visuel de fonctionnement

4. Structure combinée modulaire

5. Maintenance et remplacement faciles

6. Adapté aux graisses NLGI grade 0, 1 et 2

Applicable aux industries minière, engins de chantier, sidérurgie, ciment, énergie éolienne, pétrole et gaz, etc.

CISOLUBE fournit une solution complète de système de lubrification à ligne unique, comprenant des pompes de lubrification, des injecteurs de graisse, des systèmes de contrôle, des canalisations et des raccords. Ces solutions font partie d'un système de lubrification centralisée automatique, assurant une lubrification efficace et réduisant les besoins de maintenance.

Conclusion

Le choix de l'injecteur de graisse approprié pour un système de lubrification à ligne unique nécessite une prise en compte complète de :

1. Débit de graisse

2. Pression

3. Environnement

4. Type d'application

5. Nombre de points de lubrification

Un choix approprié peut prolonger considérablement la durée de vie des roulements, réduire les temps d'arrêt et améliorer la fiabilité de la lubrification.

Pour des solutions de systèmes de lubrification personnalisées, veuillez contacter l'équipe technique et d'ingénierie de CISOLUBE.
