Système de lubrification automatique pour foreuses rotatives de trous de mine
I. Aperçu du système de lubrification automatique pour les foreuses rotatives
Les foreuses rotatives à trou de mine sont largement utilisées dans les industries minières, du creusement de tunnels et de l'énergie. Ces machines fonctionnent dans des conditions de travail extrêmement difficiles, notamment des niveaux de poussière élevés, de fortes vibrations et un fonctionnement continu en charge lourde.
Un système de lubrification automatique (système de lubrification centralisée) assure une lubrification continue et précise de tous les composants critiques, améliorant considérablement la fiabilité de l'équipement et réduisant les coûts de maintenance.
II. Analyse des points de lubrification des foreuses rotatives à trou de mine
1. Principaux points de lubrification
Les foreuses rotatives typiques comprennent les points de lubrification suivants :
Mécanisme de rotation (roulement d'orientation, engrenages)
Système d'avance (rails de guidage, composants coulissants)
Points de connexion de la tige de forage
Systèmes de roulements (roulements d'arbre principal, roulements à rouleaux)
Chaînes et composants de transmission
Points de lubrification auxiliaire hydraulique
Nombre typique de points de lubrification : 15–30 (selon la configuration du modèle)
2. Problèmes de la lubrification manuelle
Lubrification inégale et points de lubrification oubliés
Sur-lubrification ou sous-lubrification provoquant l'usure ou le gaspillage
Risques de sécurité dus aux points de lubrification en hauteur
Contamination par la poussière affectant la qualité de la graisse
Temps d'arrêt fréquents et coûts de maintenance élevés
Conclusion : La lubrification manuelle ne peut pas répondre aux exigences des équipements miniers modernes.
III. Configuration du système de lubrification automatique pour les foreuses
1. Types de systèmes recommandés
Pour les environnements miniers difficiles, les systèmes suivants sont recommandés :
Système de lubrification centralisée
Système de lubrification à ligne unique
2. Composants du système
Une configuration typique comprend :
Pompe à graisse électrique Lubestar
Distributeur progressif à ligne unique VL-1
Lignes de lubrification principales + système de tuyauterie secondaire
Contrôleur (minuterie ou système de contrôle basé sur automate)
Cette configuration fournit une solution de système de lubrification automatique à la graisse stable et efficace pour les foreuses minières.

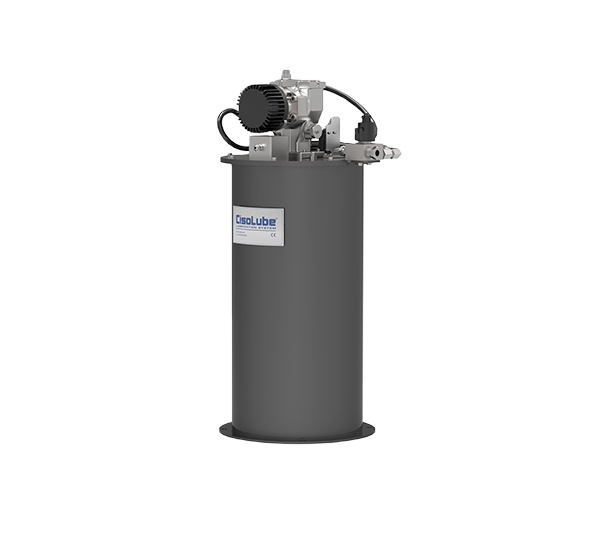

IV. Avantages de la pompe à graisse électrique Lubestar
1. Principales caractéristiques de performance
Entraînement par moteur DC sans balais
Haute efficacité, sortie stable, longue durée de vie
Plusieurs options de capacité de réservoir
Adapté à différents modèles de foreuses
Sortie de pression stable
Fonctionnement fiable dans des conditions de vibrations élevées
Indice de protection IP65
Étanche à la poussière et à l'eau pour les environnements miniers
Conception structurelle robuste
Haute durabilité et durée de vie prolongée

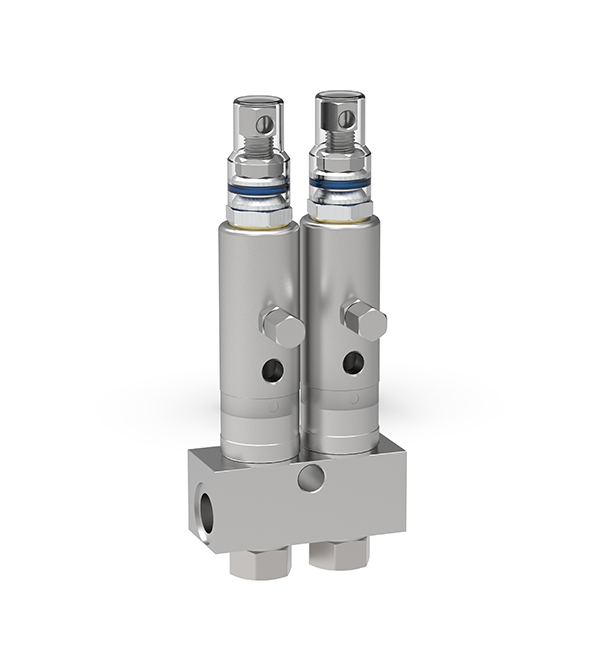

V. Distributeur à ligne unique VL-1
1. Avantages du produit
Sortie dosée indépendante pour chaque point de lubrification
Détection de défauts facile (capacité de surveillance des blocages)
Configuration multi-points extensible
Distribution de graisse stable et fiable
Le système est idéal pour les applications de lubrification distribuée multi-points telles que les foreuses rotatives.
VI. Principe de fonctionnement du système de lubrification automatique
Processus de fonctionnement du système :
Le contrôleur active la pompe de lubrification selon un intervalle de temps prédéfini
La graisse est acheminée par la ligne principale
Les distributeurs VL-1 distribuent la graisse séquentiellement
Chaque point de lubrification reçoit une quantité dosée de graisse
Le système s'arrête après avoir terminé un cycle
Résultat :
Fonctionnement sans intervention + lubrification automatique précise
VII. Conception de l'architecture du système
1. Structure typique du système
Pompe de lubrification → Canalisation principale → Groupe de distributeurs VL-1 → Points de lubrification
2. Recommandations de conception
Utiliser 1 à 3 groupes de distributeurs selon le nombre de points de lubrification
Sortie de graisse réglable par point de lubrification
Optimiser la disposition des canalisations pour réduire les pertes de pression
Disposition d'installation appropriée pour faciliter l'accès à la maintenance
VIII. Directives d'utilisation et de maintenance
1. Sélection de la graisse
Graisse à haute adhérence recommandée
Bonne résistance à l'eau requise
Grade NLGI 1 ou 2 recommandé
Adapté aux applications minières lourdes
2. Liste de contrôle d'inspection quotidienne
Vérifier l'état de fonctionnement de la pompe de lubrification
Inspecter la tuyauterie pour détecter les fuites ou les dommages
Vérifier le fonctionnement du distributeur
Confirmer la sortie de graisse à tous les points de lubrification
3. Prévention des problèmes courants
Prévenir l'infiltration de poussière ; nettoyer régulièrement les connecteurs
Prévenir les blocages ; installer des systèmes de filtration
Utiliser de la graisse basse température dans les environnements froids
Calendrier de maintenance
1) Hebdomadaire : vérification du fonctionnement du système
2) Mensuel : inspection des canalisations et des distributeurs
3) Trimestriel : réapprovisionnement ou remplacement de la graisse
IX. Avantages des systèmes de lubrification automatique pour les foreuses minières
1. Réduction du taux de panne des équipements
2. Prolongation de la durée de vie des composants clés
3. Réduction des coûts de maintenance et de main-d'œuvre
4. Augmentation du temps de fonctionnement des machines
5. Amélioration de l'efficacité globale de la production
